Особенности и технические параметры установочных проводов в современном электромонтаже
В основе любой стабильно работающей электрической системы лежит грамотный подбор проводников. Когда речь заходит о распределении электроэнергии внутри осветительных сетей, силовых щитов или промышленного оборудования, ключевую роль играют установочные провода. Это отдельная категория кабельно-проводниковой продукции, которая отличается от привычных бытовых шнуров или силовых кабелей своими конструктивными особенностями и назначением. Понимание их характеристик необходимо для обеспечения пожарной безопасности и долговечности электроустановок.

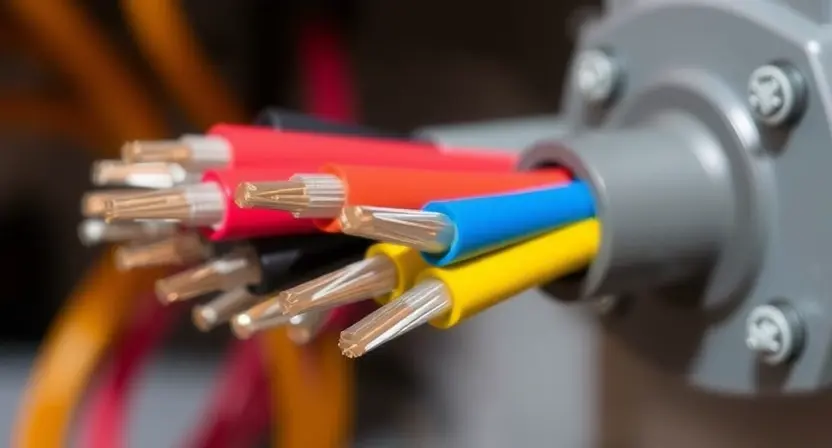

Установочный провод представляет собой электрический проводник, предназначенный для негибкого монтажа в электрических цепях. Чаще всего такие изделия используются для стационарной прокладки, однако существуют и модификации с повышенной гибкостью для участков, где возможны изгибы. Главная задача таких проводов — передача электрического тока в сетях с переменным напряжением до 450/750 В или постоянным напряжением до 1000 В.
Классификация и расшифровка маркировки
Для человека, не связанного профессионально с электромонтажом, аббревиатуры на изоляции могут показаться набором случайных букв. Однако именно маркировка содержит всю необходимую информацию о свойствах проводника. Исторически на постсоветском пространстве наиболее известными марками были ПВ-1 и ПВ-3, однако современные стандарты (в частности, ГОСТ 31947-2012) ввели новые обозначения — ПуВ и ПуГВ.
Буквенный код расшифровывается следующим образом:
- П (или Пу) — провод установочный. Указывает на то, что изделие предназначено для монтажа в распределительных устройствах.
- В — изоляция из поливинилхлоридного пластиката (ПВХ). Этот материал обеспечивает защиту от влаги и механических повреждений, а также обладает свойствами самозатухания при одиночной прокладке.
- Г — гибкий. Наличие этой буквы говорит о том, что токопроводящая жила является многопроволочной, что значительно облегчает монтаж в труднодоступных местах.
Важно отметить, что современные нормы требуют строгого соблюдения цветовой маркировки изоляции. Желто-зеленый цвет всегда используется исключительно для заземления, синий — для нулевого рабочего проводника (нейтрали), а остальные цвета (белый, коричневый, черный, красный) применяются для фазных проводников.
Материалом жилы в подавляющем большинстве современных установочных проводов служит медь. Алюминий в малых сечениях для внутренней разводки щитов и оборудования практически не используется из-за его ломкости и текучести контактов, хотя стандарты допускают его применение в определенных условиях для больших сечений.
Различия в классе гибкости и конструкции жилы
Один из главных критериев выбора между различными марками — это класс гибкости жилы. Этот параметр определяет, насколько сильно можно изгибать проводник без риска его повреждения и насколько удобно с ним работать при плотном монтаже внутри электрического шкафа.
Жилы делятся на классы от 1 (самая жесткая) до 6 (самая гибкая). Установочные провода обычно относятся к следующим категориям:
| Характеристика | Провод типа ПуВ (аналог ПВ-1) | Провод типа ПуГВ (аналог ПВ-3) |
|---|---|---|
| Конструкция жилы | Монолитная (однопроволочная) жила. Обладает высокой жесткостью. | Многопроволочная жила, состоящая из множества тонких медных нитей, скрученных вместе. |
| Класс гибкости | 1 класс. Плохо переносит частые изгибы. | 3, 4 или 5 класс. Легко гнется, устойчив к вибрационным нагрузкам. |
| Основное применение | Прокладка прямых участков трасс, заземляющие контуры, стационарный монтаж в лотках и трубах. | Сборка электрических щитов, подключение подвижных механизмов, монтаж в местах с большим количеством поворотов. |
| Удобство монтажа | Хорошо держит форму, не требует наконечников при подключении. | Требует обязательного опрессовывания наконечниками (НШВИ) перед зажимом в клемму. |
Выбор между жестким и гибким проводником зависит от конкретной задачи. Если необходимо проложить линию под штукатуркой или в трубе на длинное расстояние без изгибов, моножила будет предпочтительнее. Для коммутации автоматов внутри щитка удобнее использовать многопроволочный вариант.
Эксплуатационные характеристики и безопасность
Помимо механических свойств, установочные провода характеризуются высокой устойчивостью к внешним факторам. Качественная ПВХ-изоляция рассчитана на эксплуатацию в широком температурном диапазоне, обычно от -50°С до +70°С (длительно допустимая температура нагрева жил). При монтаже следует учитывать, что работы не рекомендуется проводить при температуре ниже -15°С без предварительного подогрева, так как холодный пластикат становится хрупким и может потрескаться при изгибе.
Срок службы таких изделий при соблюдении условий эксплуатации составляет не менее 15 лет. Изоляция не только защищает от поражения электрическим током, но и противостоит воздействию плесневых грибков, что актуально для влажных помещений. Для специфических задач существуют модификации с маркировкой «нг» (не распространяющие горение) и «LS» (с низким дымовыделением).
При выборе сечения провода необходимо руководствоваться планируемой токовой нагрузкой. Использование провода заниженного сечения приводит к перегреву изоляции, ее плавлению и, как следствие, к короткому замыканию. Всегда следует оставлять запас по мощности.
Для правильной комплектации объекта материалами часто требуется детальное изучение номенклатуры. Технические параметры, доступные сечения и варианты цветового исполнения могут варьироваться. Подробнее про провод установочный можно узнать на сайте, где представлена информация о различных модификациях изделий.
В заключение стоит отметить, что надежность электропроводки зависит не только от качества самого провода, но и от соблюдения технологии монтажа. Использование специализированного инструмента для снятия изоляции (стрипперов) вместо обычного ножа предотвращает повреждение токоведущей жилы, а применение соответствующих наконечников для гибких проводов гарантирует надежный контакт и отсутствие перегрева в местах соединений. Грамотный подход к выбору марки провода — залог безопасности всей системы электроснабжения.
Вопрос-ответ
Чем установочный провод отличается от обычного бытового шнура?
Установочный провод предназначен для стационарной, негибкой прокладки внутри электроустановок, стен, щитов и оборудования. Бытовой шнур, в свою очередь, рассчитан на многократные изгибы и используется для подключения к сети подвижных электроприборов.
Как расшифровать маркировку ПуГВ?
Маркировка ПуГВ расшифровывается следующим образом: Пу — провод установочный, Г — гибкий (указывает на многопроволочную конструкцию жилы), В — изоляция из поливинилхлоридного пластиката (ПВХ).
Какой провод лучше выбрать для сборки электрического щитка: ПуВ или ПуГВ?
Для сборки электрических щитов предпочтительнее использовать гибкий провод ПуГВ. Его многопроволочная жила значительно облегчает монтаж в условиях ограниченного пространства и большого количества изгибов, что характерно для коммутации автоматов и других устройств в щитке.
Нужно ли использовать наконечники (НШВИ) при монтаже установочных проводов?
Использование наконечников обязательно для гибких многопроволочных проводов типа ПуГВ перед их зажимом в клеммы автоматов или шин. Это обеспечивает надежный контакт и предотвращает перегрев соединения. Для жестких моножильных проводов типа ПуВ наконечники не требуются.
Для чего используется желто-зеленая изоляция в установочных проводах?
Согласно современным стандартам, желто-зеленый цвет изоляции используется исключительно для идентификации защитного проводника заземления (PE). Использование этого цвета для фазных или нулевых проводников строго запрещено.
Можно ли проводить монтаж установочных проводов зимой при отрицательной температуре?
Монтаж проводов с ПВХ-изоляцией не рекомендуется проводить при температуре ниже -15°С без предварительного прогрева. На холоде поливинилхлоридный пластикат становится хрупким и может потрескаться при изгибе, что приведет к повреждению изоляции.
